Cara Pasang Alarm Motor Vinyx A1 Pro Pada Beat New 2020 - 2021

Berikut ini cara untuk memasang alarm pada Honda Beat 2020 sampai saat ini tahun 2021 alarm yang akan kita pakai adalah alarm Vinyx A1 yang pro.

TEST LINK

PERSIAPAN

Persiapan Pelepasan Cover kendaraan

untuk langkah-langkah Cara pasangnya silakan lepas plat nomor yang ada di depan dengan menggunakan obeng plus dan kunci pas atau ring ukuran 10.

Foto pelepasang rangka depan beat 2020



selanjutnya Lepas lampu depan beserta covernya sampai bawah terlihat rangka dan kabel-kabelnya agar penyambungan kabel bisa dengan mudah dan terlihat rapi.

Socket Kunci Kontak

Selanjutnya silakan buka socket kunci kontak, ada 4 kabel berikut ini warna-warna kabel kunci kontak beat new 2020 - 2021

Foto kabel kunci kontak beat 2020


  1. Merah garis Hitam
  2. Hitam garis merah
  3. Hitam polos
  4. Hitam garis putih
pada setiap kabel kunci kontak Beat warnanya ada fungsinya ada yang dari aki dan ada yang ke pulser dan ada pula yang ke kelistrikan kendaraan.

Posisi Module Alarm

untuk pemasangan modulnya silakan Anda tempelkan pada bagian depan seperti foto dibawah ini jangan lupa diiket juga ya dengan kabel ties atau pengikat yang lain agar kuat sekali terhadap goncangan dan cuaca panas.

Foto posisi module alarm pada honda beat 2020

Pelepasang Kabel AKI

sebelum melakukan penyambungan kabel alarmnya terhadap kabel sepeda motor sebaiknya Lepas dulu Kabel aki kendaraan Anda agar tidak terjadi konsleting ketika Kabel positif menyentuh bodi kendaraan untuk positif aki Beat ada di bawah pijakan ya Ya seperti foto dibawah ini.

Foto Pelepasan Kabel Aki Honda Beat 2020



PENYAMBUNGAN KABEL ALARM

1. Penyambungan Kabel Warna Merah

selanjutnya kita akan mulai menyambung kabel alarm pada kabel kendaraan yang pertama penyambungan kabel warna merah silakan disambungkan pada kabel kunci kontak warna merah garis hitam seperti foto dibawah ini.

Foto penyambungan kabel merah alarm pada kabel kunc kontak warna merah garis hitam

2. Penyambungan Kabel Warna Orange

selanjutnya adalah penyambungan kabel alarm warna orange silakan sambungkan kabel ini pada kabel kunci kontak yang berwarna hitam garis merah kabelnya agak besar ya.

Foto penyambungan kabel orange ke kabel konci kontak warna hitam garis merah


selanjutnya jangan lupa apa gambar juga kabel orange ke hitam garis merah dan dan kabel warna hitam polos pada kunci kontak jadi penyambungan kabel warna oranye ini cabang ya ke kabel hitam garis merah dan hitam polos pada kunci kontak seperti foto dibawah ini.

foto jumper kabel hitam garis merak ke kabel hitam polos pada kunci kontak

selanjutnya jangan lupa diisolasi yang kuat agar tidak konslet ya dan silakan masukkan lagi  ke soketnya.


3. Penyambungan Kabel Kuning ke 1

selanjutnya penyambungan kabel warna kuning kabel warna kuning pada model alarm ini berjumlah 2 kabel satu ke kabel lampu sein kiri satunya lagi ke kabel lampu sein kanan yang pertama ini silakan sambungkan pada kabel sen kiri itu berwarna orange silakan sambungkan kabel nya seperti foto dibawah ini.

foto penyambungan kabel kuning ke kabel sein kiri warna orange

4. Penyambungan Kabel Kuning ke 2

selanjutnya untuk penyambungan kabel warna kuning yang ke-2 akan sambungkan kabel ini pada kabel sen kanan yang berwarna biru muda kabel ini ada pada soket warna hitam yang hanya ada dua kabel yaitu itu mainnya itu kabel warna hijau sedangkan plusnya kabel warna biru muda, untuk penyambungannya seperti dibawah ini.

foto penyambungan kabel kuning pada sein kanan warna biru muda

5. Penyambungan Kabel Abu-abu

untuk penyambungan kabel abu-abu alarm silakan sambungkan pada kabel pulser kendaraan yaitu kabel yang berwarna biru garis kuning, letak kabel ini ada di bawah bagasi jadi untuk kabel abu-abu ini silakan Sambungkan dengan kabel tambahan, Saya memakai kabel warna hijau untuk menambahkan agar panjang sekitar 1 meter ke belakang, disini penyambungannya tidak lagi pada soket ya karena terlalu susah maka kita akan melukai sedikit kabelnya untuk melakukan penyambungan jangan lupa untuk isolasi lagi dengan rapat ya karena kabel ini jika terkena masa maka mesin akan mati, untuk penyambungan silakan dihat pada foto dibawah ini.

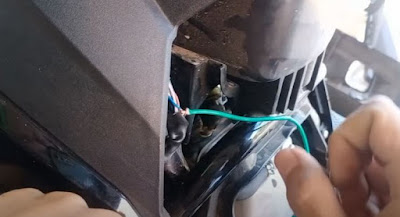

Foto penyabungan kabel abu-abu pada pulser yaitu warna biru garis kuning

6. Penyambungan kabel Biru

selanjutnya adalah penyambungan kabel warna biru kabel warna biru ini berfungsi untuk menghidupkan mesin dari remot silakan sambungkan kabel ini pada kabel stater kendaraan yang ada di depan kabel warna kuning garis hijau pada soket seperti contoh pada foto dibawah ini.

foto penyambungan kabel biru pada kabel starter warna kuning garis hijau



untuk penyambungan kabel ini juga agak susah ya jadi harus melukai kabel sedikit agar bisa tersambung jangan lupa untuk diisolasi lagi dengan kuat dan aman

7. Penyambungan kabel Hitam

selanjutnya penyambungan kabel warna hitam gerakan kabel warna hitam ini disambungkan ke body besi atau juga ke kabel negatif ya warna hijau yang ada pada soket lampu sen kanan seperti contoh di bawah ini.

foto penyambungan kabel hitam pada kabel negatif warna hijau pada sein kanan

8. Penyabungan Kabel Pink

yang terakhir adalah penyambungan kabel warna pink kabel warna pink ini berfungsi sama seperti kabel berwarna abu-abu jadi untuk penyambungan kabel pada kendaraan ini ini cukup kabel abu-abu saja untuk mematikan mesin untuk kabel Pink ini tidak dipakai jadi diisolasi saja


demikian penyambungan sudah selesai silakan untuk kabel aki bisa disambung kembali dan cover covernya ditutup lagi dan silakan melakukan pengetesan dengan bantuan yang ada pada manual book sekian tutorial kali ini tentang "Cara Pasang Alarm Motor Vinyx A1 Pro Pada Beat New 2020 - 2021" semoga bermanfaat untuk kita semua.
